电动机型号说明
型号说明
4--------------极数：表示4极
1--------------铁心长度代号：表示1号铁心
71-------------机座号：表示中心高71毫米
JW-------------系列代号：小功率三相异步电动机

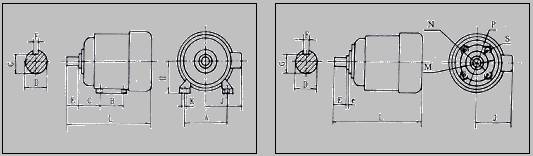

外形及安装尺寸
IMB3型 机座有底脚，端盖上无凸缘，即卧式安装。
IMB14型 机座有底脚，端盖上无凸缘，轴伸在凸缘端，即小法兰立式安装。
机座号
（老系列）
安 装 尺 寸 （mm)
A
B
C
D
E
F
G
H
K
P
M
N
e
S
L
J
71
112
90
45
φ16
40
5
12.8
71
φ10
144
85
70
1
M6
255
92
63
100
80
40
φ14
30
4
11.5
63
φ8
126
75
60
1
M5
230
85
56
90
71
36
φ11
23
4
8.5
56
φ7
114
65
50
2
M5
200
75
50
80
63
32
φ9
20
3
8
50
φ6
92
55
40
2
M5
150
60

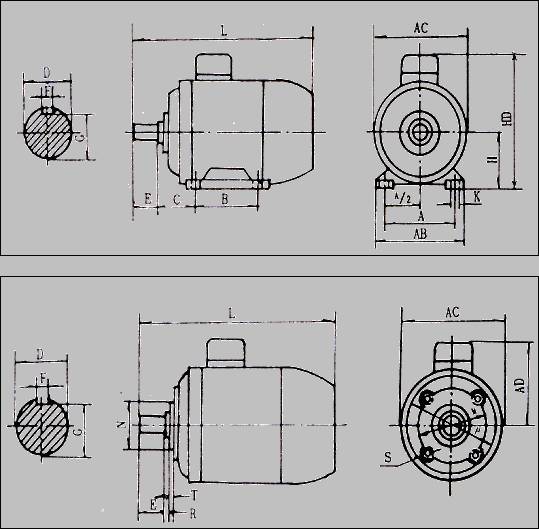

机座号
（老系列）

安 装 尺 寸（卧式）(mm)
外形尺寸不大于
A
A/2
B
C
D（j6)
F(N9)
G
H
K(H14)
E
AB
AC
HD
L
45
71
35.5
56
28
9
3
7.2
45
4.8
20
90
100
115
150
50
80
40
63
32
9
3
7.2
50
5.8
20
100
110
125
155
56
90
45
71
36
9
3
7.2
56
5.8
20
115
120
135
165
63
100
50
80
40
11
4
8.5
63
7
23
130
130
165
230
71
112
56
90
45
14
5
11
71
7
30
145
145
180
255
80
125
62.5
100
50
19
6
15.5
80
10
40
160
165
200
295
注：当底脚孔K
机座号
（老系列）

安 装 尺 寸（立式）
外形尺寸不大于
D（j6)
F(N9)
G-0.1
M
N(j6)
P
S
T
E
AC
AD
L
45
71
35.5
56
28
9
3
7.2
45
4.8
90
115
150
50
80
40
63
32
9
3
7.2
50
5.8
100
125
155
56
90
45
71
36
9
3
7.2
56
5.8
115
135
165
63
100
50
80
40
11
4
8.5
63
7
130
165
230
71
112
56
90
45
14
5
11
71
7
145
180
255
80
125
62.5
100
50
19
6
15.5
80
10
160
200
295
