无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。这就是零件加工后的表面粗糙度。过去称为表面光洁度。
国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成。
高度参数共有三个:

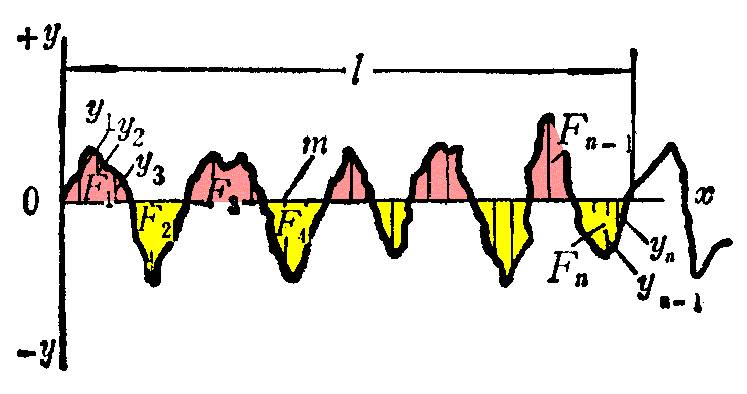

- 轮廓的平均算术偏差(Ra)如图1所示，通过零件的表面轮廓作一中线 m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，即
F1+F3+……+Fn-1=F2+F4+……+Fn
图1 轮廓的平均算术偏差 |
轮廓的平均算术偏差值Ra，就是在一定测量长度 l 范围内，轮廓上各点至中线距离绝对值的平均算术偏差。用算式表示为
或近似写成

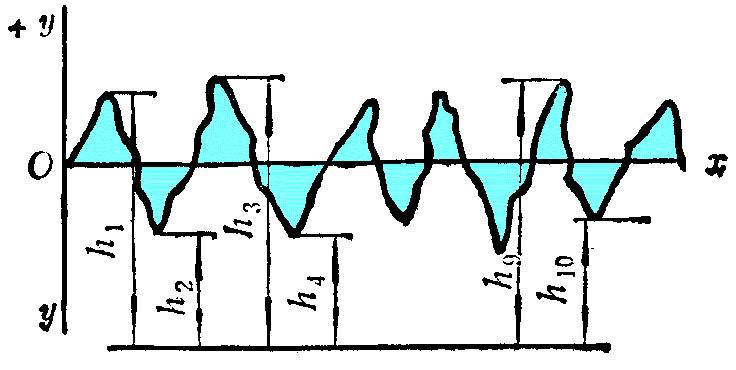

不平度平均高度(Rz)就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离(图2)，即
| RZ= |
(h1+h3+h5+h7+h9)-(h2+h4+h6+h8+h10)
|
|
5
|
图2 不平度平均高度 |
轮廓最大高度Ry，就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
间距参数共有两个：
- 轮廓单峰平均间距S，就是在取样长度内，轮廓单峰间距的平均值。而轮廓单峰间距，就是两相邻轮廓单峰的最高点在中线上的投影长度Si。
- 轮廓微观不平度的平均间距Sm。含有一个轮廓峰和相邻轮廓谷的一段中线长度Smi，称轮廓微观不平间距。
综合参数只有一个，就是轮廓支承长度率tp。它是轮廓支承长度np与取样长度l之比。
在原有的国家标准中，表面光洁度分为14级，其代号为 1、2……14。后的数字越大，表面光洁度就越高，即表面粗糙度数值越小。
在车间生产中，常根据表面粗糙度样板和加工出来的零件表面进行比较，用肉眼或手指的感觉，来判断零件表面粗糙度的等级。此外，还有很多测量光洁度的仪器。
表面粗糙度对零件使用情况有很大影响。一般说来，表面粗糙度数值小，会提高配合质量，减少磨损，延长零件使用寿命，但零件的加工费用会增加。因此，要正确、合理地选用表面粗糙度数值。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。总的原则是：
在保证满足技术要求的前提下，选用较大的表面粗糙度数值。具体选择时，可以参考下述原则：
（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，
载荷愈大，要求粗糙度数值愈小。一般情况间隙配合比过盈酝合粗糙度数值要小。
（4）配合表面的粗糙度应与其尺寸精度要求相当。配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。
轮廓最大高度
Ry |
不平度平均高度
Rz |
轮廓的平均算术偏差
Ra |
取样长度
l |
光洁度
符号 |
| 0.05 |
0.05 |
0.013 |
- |
ssss |
| 0.1 |
0.1 |
0.025 |
| 0.2 |
0.2 |
0.05 |
| 0.4 |
0.4 |
0.10 |
| 0.8 |
0.8 |
0.20 |
0.25 |
| 1.6 |
1.6 |
0.40 |
0.8 |
sss |
| 3.2 |
3.2 |
0.80 |
| 6.3 |
6.3 |
1.6 |
| 12.5 |
12.5 |
3.2 |
2.5 |
ss |
| (18) |
(18) |
6.3 |
| 25 |
25 |
|
| (35) |
(35) |
|
- |
s |
| 50 |
50 |
12.5 |
| (70) |
(70) |
25 |
| 100 |
100 |
|
| (140) |
140 |
|
- |
- |
| 200 |
200 |
|
| (280) |
(280) |
(50) |
| 400 |
400 |
(100) |
| (560) |
(560) |
|
|
