图a是叶片式气动马达的工作原理图。

压缩空气由A孔输入时分为两路：一路经定子两端密封盖的槽进人叶片底部(图中未表示)，将叶片推出，叶片就是靠此气压推力及转子转动后离心力的综合作用而紧密地贴紧在定子内壁上。

压缩空气另一路经且孔进入相应的密封工作空间而作用在两个叶片上，由于两叶片伸出长度不等，就产生了转矩差，使叶片与转子按逆时针方向旋转；作功后的气体由定子上的孔C排出，剩余残气经孔占排出。

若改变压缩空气输入方向(即压缩空气自B孔进入，A孔和C孔排出)，则可改变转子的转向。

 图b是径向活塞式气动马达的工作原理图。压缩空气经进气口进入分配阀(又称配气阀)后再进入气缸，推动活塞及连杆组件运动，再使曲轴旋转。

在曲轴旋转的同时，带动固定在曲轴上的分配阀同步转动，使压缩空气随着分配阀角度位置的改变而进入不同的缸内，依次推动各个活塞运动，并由各活塞及连杆带动曲轴连续运转，与此同时，与进气缸相对应的气缸则处于排气状态。



1V气动马达技术参数：

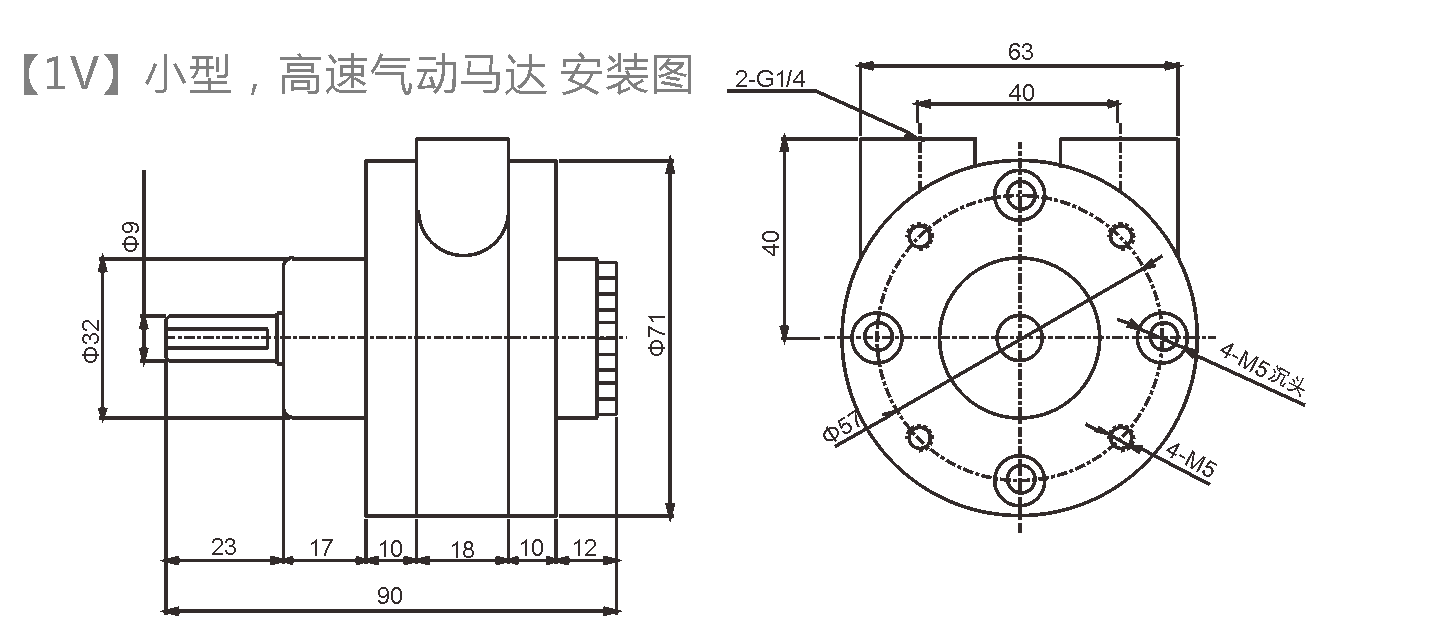

【1V】安装尺寸（点击图片看清晰大图）：



气动马达实物带消音器图:

1V气动马达实物图：

气动马达气源部分安装简图：
